شرکت سازه های فلزی هبی Changtong ، آموزشی ویبولیتین
20 سال تجربه طراحی برج تولید و تولید
خدمات مشاوره حرفه ای جامع ارائه دهید
به تعداد بی شماری از مخابرات خدمت کرده است
محل منبع: | چین |
نام تجاری: | ChangTong |
گواهی: | ISO9001:2008 |
شماره مدل: | JGT190409-4 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD1000-1500/Ton |
جزئیات بسته بندی: | حمل و نقل کانتینر ، با توجه به نیاز مشتری برای بسته بندی مناسب ، وضعیت کلی برج برای تقویت فلز متصل م |
زمان تحویل: | 30-45 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 20000 تن در سال |
نام محصول: | برج فلزی زاویه ای | مواد: | Q345 / Q235 |
---|---|---|---|
درمان سطحی: | گالوانیزه گرم | قد: | 15 متر - 80 متر / سفارشی |
سرعت باد: | 30 متر بر ثانیه | تعداد بستر های نرم افزاری: | 2/3 / سفارشی |
آنتن نوع برج فولادی زاویه دار 4 پایه: | GSM ، RRU ، CDMA ، MW و غیره | طول عمر: | بیش از 30 سال |
کاربرد: | برج ارتباطات سیار | گواهی: | ISO9001:2008 |
برجسته: | برج سازه فلزی 80 متر,برج سازه فلزی 80 متر Q345B,برج فلزی 80 متری Q345B برای برقراری ارتباط |
1. نام: برج فولادی زاویه ارتباطی 3 پایه یا 4 پا با کیفیت بالا و قیمت پایین
2. محل مبدا: جیانگ سو ، چین
3. مواد: به طور معمول Q345B / A572 ، حداقل مقاومت عملکرد 345 N / mm²
Q235B / A36 ، حداقل مقاومت عملکرد 235 N / mm²
و همچنین سیم پیچ نورد گرم از ASTM A572 GR65 ، GR50 ، SS400 یا هر استاندارد دیگر توسط مشتری مورد نیاز است.
4. نوع برج: لوله فولادی ، فولاد زاویه دار ، دکل مشبک ، خود پشتیبانی
5. سبک برج: برج سه پا ، برج چهار پا
6. ارتفاع: زیر 100 متر ، سفارشی.
7. فشار باد: 0.35-1 KN / m2
8. اتصال: فلنج ، قرار دادن ، اتصال صفحه و پیچ
9. تیمار سطح: گالوانیزه داغ
10. پوشش روی: 65μ-85μ
11. ظرفیت تأمین: 1500 MT / ماه
12. رنگ: گالوانیزه ، یا سفارشی
13. کاربرد: GSM ، RRU ، CDMA ، Micro Wave ، رادیو و غیره
14. صدور گواهینامه: ISO9001: 2008 ، ISO14001: 2004 ، OHSAS18001: 2007 ، SGS ، MA
داده های تکنیکی
طرح | ||
1. کد طراحی | TIA / EIA-222-G / F | |
فولاد سازه ای | ||
2. درجه | فولاد نرم | فولاد کششی بالا |
GB / T 700: Q235B ، Q235C ، Q235D | GB / T1591: Q345B ، Q345C ، Q3455D | |
ASTM A36 | ASTM A572 Gr50 | |
EN10025: S235JR ، S235J0 ، S235J2 | EN10025: S355JR ، S355J0 ، S355J2 | |
3. سرعت باد را طراحی کنید | حداکثر 250 کیلومتر در ساعت | |
4. انحراف مجاز | 0.5 ~ 1.0 درجه @ سرعت عملیاتی | |
5. قدرت کشش (Mpa) | 360 ~ 510 | 430 ~ 630 |
6. قدرت عملکرد (t≤16mm) (Mpa) | 355 | 235 |
7. افزایش طول (٪) | 20 | 24 |
8. مقاومت ضربه KV (J) | 27 (20 درجه سانتیگراد) --- Q235B (S235JR) | 27 (20 درجه سانتیگراد) --- Q345B (S355JR) |
27 (0 درجه سانتیگراد) --- Q235C (S235J0) | 27 (0 درجه سانتیگراد) --- Q345C (S355J0) | |
27 (-20 درجه سانتیگراد) --- Q235D (S235J2) | 27 (-20 درجه سانتیگراد) --- Q345D (S355J2) | |
پیچ و مهره | ||
9. درجه | پایه 4.8 ، 6.8 ، 8.8 | |
10. استانداردهای خواص مکانیکی | ||
10.1 پیچ و مهره | ISO 898-1 | |
10.2 آجیل | ISO 898-2 | |
10.3 واشر | ISO 6507-1 | |
11. استانداردهای ابعاد | ||
11.1 پیچ و مهره | DIN7990 ، DIN931 ، DIN933 | |
11.2 آجیل | ISO4032 ، ISO4034 | |
11.3 واشر | DIN7989 ، DIN127B ، ISO7091 | |
جوشکاری | ||
12. روش | جوشکاری قوس محافظ CO2 و جوشکاری قوس زیر آب (SAW) | |
13. استاندارد | AWS D1.1 | |
نشانه گذاری | ||
14. روش مارک گذاری اعضا | مهر زنی مطبوعات هیدرولیک | |
گالوانیزه کردن | ||
15. استاندارد گالوانیزه سازی مقاطع فولادی | ISO 1461 یا ASTM A123 | |
16. استاندارد گالوانیزه پیچ و مهره ها | ISO 1461 یا ASTM A153 | |
تست | ||
17. آزمون کارخانه | آزمون کشش ، تجزیه و تحلیل عناصر ، آزمایش شارپی (آزمون ضربه) ، خم شدن سرد ، آزمون پیش دستی ، آزمون چکش |
|
ظرفیت | ||
18. حداکثر ظرفیت تولید | 50000 تن در سال |
هبی چانگ تانگ 4G برج تک لوله موبایل 4G برج فولادی زاویه ارتباطی 2019 را تأمین می کند

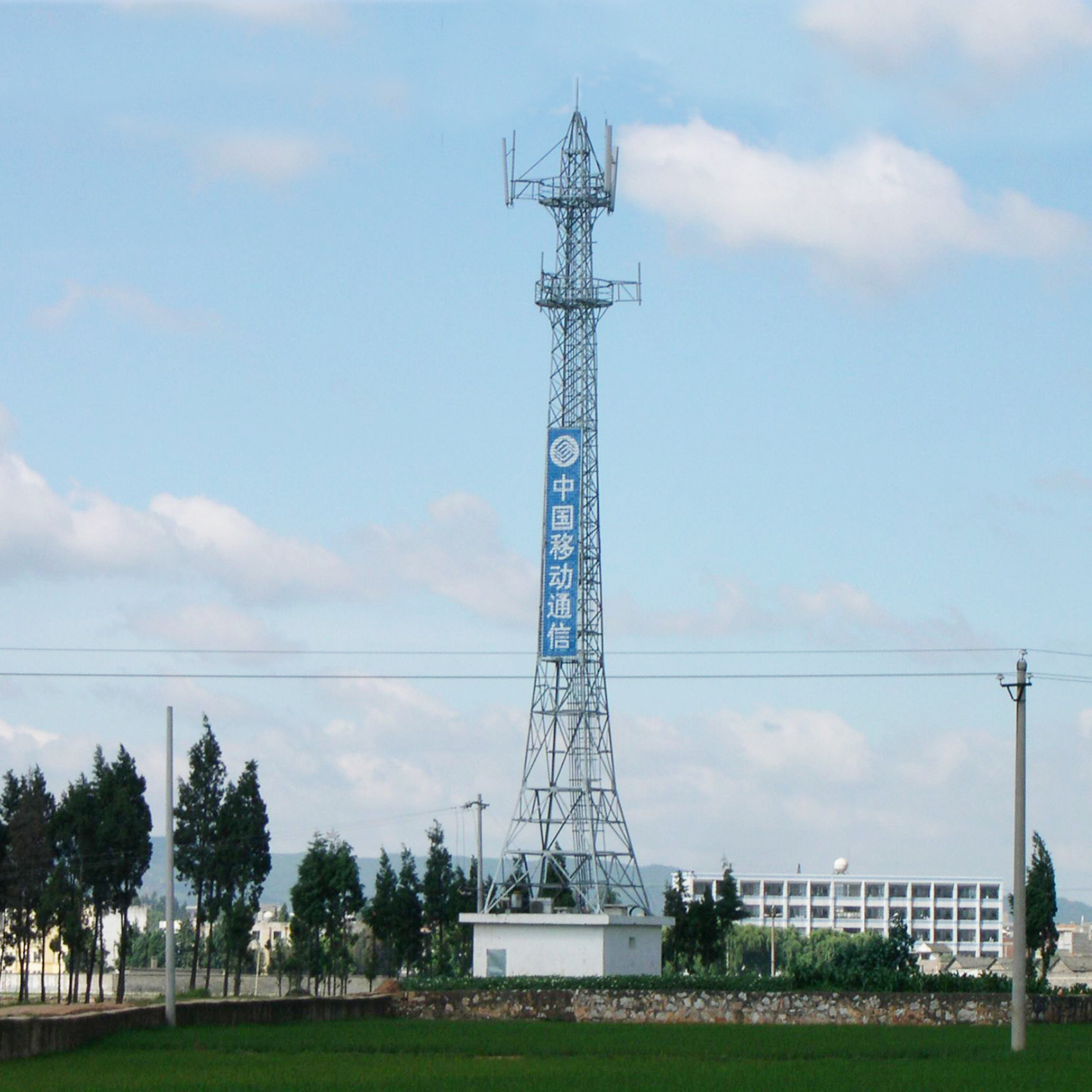

برج ارتباطی ، شکل اصلی سازه سازه فلزی چهار ستون زاویه ای ، ساختار فولادی زاویه دار سه ستون است
[عملکرد اصلی] عمدتا برای انتقال سیگنال استفاده می شود.
[هدف اصلی] از آن در China Mobile ، China Unicom ، China Telecom ، شرکت برج چین و شرکت ارتباطات راه آهن چین استفاده می شود.
[فرم سازه] عمدتا ساختار فولادی زاویه دار است.
[محتوای ساختار] فولاد Q235B یا فولاد Q345B یا فولاد 20 generally به طور کلی استفاده می شود ، همه آنها برای درمان ضد خوردگی گالوانیزه گرم هستند و پیچ و مهره های اتصال آنها درجه 6.8 است.میله برق در بالای برج تنظیم شده است و مقاومت زمین در برابر صاعقه از 10 اهم کمتر یا برابر است.
[پارامترهای فنی] مقاومت در برابر سرعت باد: 30 متر بر ثانیه ، مقاومت در برابر پوشش یخ: 8 میلی متر ، شدت لرزه ای: 8 درجه ، دمای کار: 35-55 ℃ ، عمودی: 1/1000.
[بعد ارتفاع] 10 متر - 50 متر.
[ویژگی های محصول] فولاد گرد یا فولاد زاویه دار با ضریب بار باد کم و مقاومت شدید در برابر باد به عنوان ماده برج استفاده می شود.ستون برج توسط فلنج بیرونی یا فولاد زاویه دار روکش آهن متصل می شود و پیچ و مهره کشیده می شود ، بنابراین آسیب دیدن آن آسان نیست و هزینه نگهداری کاهش می یابد.
[عمر مفید] 30-50 سال
[مدت ضمانت] 1-3 سال
تماس با شخص: Anne Wang
تلفن: 13383380238
